从零开始 利用立创商城资源实现单片机集成电路设计全流程指南

在当今硬件创新蓬勃发展的时代，单片机（MCU）作为智能设备的核心，其集成电路（IC）设计已不再是大型半导体公司的专属领域。得益于成熟的供应链平台与开源工具，独立开发者与小型团队也能涉足这一领域。立创商城，作为国内领先的电子元器件与PCB服务一站式平台，为这一旅程提供了关键的资源与跳板。本文旨在为你勾勒一条清晰、可行的路径，指导你如何从零开始，借助立创商城等资源，完成一个简易单片机系统的集成电路设计与实现。

第一阶段：知识储备与需求定义（“从零”的起点）

在动手之前，坚实的基础至关重要。

1. 核心知识学习：你需要掌握数字电路与模拟电路基础、硬件描述语言（如Verilog或VHDL）、计算机体系结构（了解CPU、总线、存储器工作原理）以及单片机架构知识。熟悉一种EDA（电子设计自动化）工具是必须的，例如开源的KiCad、EasyEDA（立创EDA），或商业软件如Altium Designer。
2. 明确设计目标：你的“单片机”具体要实现什么？是一个极简的8位CPU核（如基于RISC-V或8051架构），还是一个集成特定外设（如GPIO、定时器、ADC）的SoC（片上系统）？定义清晰的功能、性能指标（主频、功耗）和接口需求。对于初学者，建议从实现一个经典的开源处理器核（如PicoRV32）开始，而不是完全从零设计指令集。

第二阶段：设计与仿真（在“云端”与本地构建）

这是设计的核心环节，主要在EDA软件中完成。

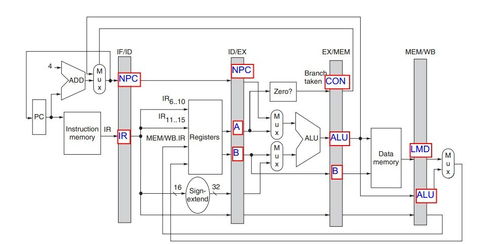

1. 架构设计与RTL编码：根据你的目标，使用硬件描述语言编写各个功能模块（如ALU、寄存器堆、控制器、外设）的代码。这被称为RTL（寄存器传输级）设计。
2. 功能仿真：利用仿真工具（如Verilator、ModelSim）对你的RTL代码进行测试，验证其逻辑功能是否正确。你需要编写测试平台（Testbench）来模拟各种输入场景。
3. 利用立创商城资源：在设计过程中，立创商城的价值开始凸显：

• 元件选型参考：浏览商城上琳琅满目的现成单片机（如ST、GD、兆易等品牌），研究其数据手册，可以为你自研芯片的外设设计（如UART、SPI、I2C接口）提供绝佳的参考标准和设计思路。

• 原理图与封装库：立创EDA集成了强大的元件库，其中包含大量标准元件的原理图符号和PCB封装。当你设计自己的芯片时，其对外引脚（Package）的封装定义可以参考这些标准封装，为后续的PCB板级设计打下基础。

第三阶段：综合、布局布线与验证（走向“物理实现”）

将代码转化为实际的电路几何图形。这一步对个人而言最具挑战性，但仍有路径可循。

1. 逻辑综合：使用综合工具（如Yosys，开源）将RTL代码映射到目标工艺库的标准单元（如与非门、触发器）。你需要一个工艺库文件，这通常由芯片代工厂提供。对于学习和小批量，可以选择FPGA作为实现载体，此时“工艺库”就是FPGA厂商（如Xilinx、Altera）提供的库。
2. 布局布线：将综合后的网表在芯片版图上进行物理排列和连线。这一步对工具和工艺依赖极强。个人项目可以：

• 使用开源工具链：如OpenROAD项目，旨在提供全流程的开源EDA工具，可实现从RTL到GDSII（版图文件）的自动设计。

• 选择MPW服务：多项目晶圆服务允许你将设计与其他人的小设计共享一片晶圆，大幅降低制造成本。一些组织（如谷歌的SkyWater计划，或国内的公共服务平台）会提供开源工艺库和MPW流片机会。

1. 后仿真与验证：对生成版图进行时序、功耗等分析，确保满足设计要求。

第四阶段：制造、封装与测试（借助生态实现）

这是将设计变为实物的阶段。

1. 流片与封装：通过MPW服务提交GDSII文件给晶圆厂制造裸片（Die）。之后，需要将裸片进行封装，变成我们常见的芯片外观。这需要联系专业的封装测试厂。
2. 立创商城的关键角色：

• PCB打样与SMT贴片：这是立创商城最能直接助力的环节！你设计好的芯片最终需要焊接在PCB板上来验证和运行。你可以使用立创EDA设计测试板（或最终产品板）的PCB，然后直接在立创商城享受快捷、低成本的PCB打样和元器件采购、SMT贴片服务，快速获得可用于测试的实物电路板。

• 元器件配套：测试板上除了你的主控芯片，还需要电源、晶振、阻容、接口等外围元件。这些都可以在立创商城一站式购齐，极大简化了物料管理。

1. 测试与调试：将封装好的芯片焊接到测试板上，通过编程器/调试器（其元器件也可在立创商城采购）加载程序，进行实际功能与性能测试。

第五阶段：迭代与优化

根据测试结果，返回设计阶段进行修改优化。这是一个迭代的过程。

与建议

从零设计一个可用的单片机集成电路是一项系统工程，涉及“设计-验证-制造-测试”全链条。对于个人或小团队，可行路径是：以开源处理器核和开源EDA工具为基础，以FPGA或MPW流片为实现手段，并以立创商城这样的平台作为强大的板级支持、物料供应和快速原型制作的后盾。

行动路线图建议：
1. 学习期：掌握数字电路、Verilog，在FPGA上实现一个开源CPU核（如RISC-V）。
2. 实践期：为该CPU添加自定义外设（如通过APB总线挂载UART），并在FPGA上验证。同时学习使用立创EDA设计一块简单的承载FPGA的测试板，并在立创商城完成打样与焊接，体验完整流程。
3. 探索期：研究开源EDA工具链（如Yosys+OpenROAD），尝试将你的设计针对某一开源工艺库进行综合与布局布线。关注国内外MPW服务信息。
4. 实现期：若条件成熟，通过MPW服务流片，并再次利用立创商城制作精美的测试/应用板，完成最终产品的集成与验证。

这条路充满挑战，但也正是硬件创新的魅力所在。立创商城作为连接设计与现实的桥梁，能让你更专注于设计本身，而将繁琐的物料、制板问题高效解决。祝你在这条硬核的创造之路上成功迈出第一步！
